EtherCAT
Eurocolumbus була першою італійською компанією, яка застосувала нову технологію EtherCAT, яка на сьогоднішній день є найшвидшою технологію Ethernet. EtherCAT дозволяє синхронізувати час до величини наносекунд.
Використання технології EtherCAT дозволяє покращити швидкість виконання та надійність всіх програм, які розроблені та встановлені в системах. Ефективність програм збільшується завдяки скороченню часу очікування в переходах між різними фазами процесів.
Візуалізація, управління рухами, управління часом експозиції, система запобігання зіткненню.
Основним елементом пристрою є система штучного інтелекту (MCP), яка постійно контролює всі функції. Ця нова технологія, яку вперше у медичному світі застосував Eurocolumbus, дозволяє отримати досконалу, швидку та легку у використанні систему.
Алгоритм отримання зображень
Значні зміни відбулись у 2012 році! Коли Eurocolumbus відмовився від ОС Windows і перейшов на ОС LINUX, операційну систему реального часу (ОСРЧ). Fly5, програмне забезпечення, яке було розроблене департаментом розробок і досліджень Eurocolumbus на базі LINUX, здатне обробляти радіологічні зображення з максимальною розподільчою здатністю 3k x 3k в режимі реального часу. Усі отримані зображення обробляються та зберігаються в 16 бітах, використовуючи переваги кращих технологій, які доступні на ринку.
Щоб гарантувати повну відповідність клінічним вимогам і не створювати артефакти, цифрова компресія зображень не виконується.
Для отримання зображень безпрецедентної якості програмне забезпечення Fly5 оптимізує цілу низку процесів, насамперед управління детектором, що здійснюється безпосередньо Fly5 без використання інтерфейсу його виробника.
Сенс алгоритму полягає у багатомасштабному аналізі з пірамідальним розкладанням зображень, що базується на умовах вейвлета, потім хвилі, обмежуються як у просторі, так і в просторовій частоті.
Зображення RAW, отримане детектором, проходить серію фільтрування та вибірок, які дозволяють отримувати та відокремлювати різні рівні інформації зображення відповідно до Гауссово-Лаплакійського розподілення.
EDM – EAC
Функції EDM та EAC гарантують, що зображення завжди ідеально експонуються та мають найменшу можливу дозу, навіть якщо зображення не ідеально орієнтоване. Дві функції діють у режимі реального часу завдяки закритому циклу управління “якість зображення – радіологічні параметри”.
Кожна область тіла потребує застосування різних рентгенологічних параметрів
Функція EDM (Eurocolumbus Dose Management) адаптує дозу до характеристик області тіла, що досліджується, оцінка проводиться в кожній точці детектора.
Функція EAC (Eurocolumbus Automatic Control) визначає і встановлює правильний час експозиції для отримання мінімально можливої дози. Обидві функції діють у режимі реального часу.
WAD + EHC
WAD (Water Aided Dissipation): охолоджуюча система рентгенівської трубки; завдяки поєднанню діелектричного мастила в середині радіологічного комплексу, охолоджуючої речовини та вдосконаленого теплообмінника, не має вентиляторів (примусового охолодження) у стерильній зоні.
EHC (Eurocolumbus Heat Control): контроль тепла у режимі реального часу, що виробляється, негайними діями щодо кадрів за секунду та / або імпульсу та / або візуалізації та рентгенологічних параметрів, для забезпечення оптимальної роботи системи та уникнення перегріву.
Змінна SID (відстань від випромінювача до приймача зображень) і моторизовані рухи

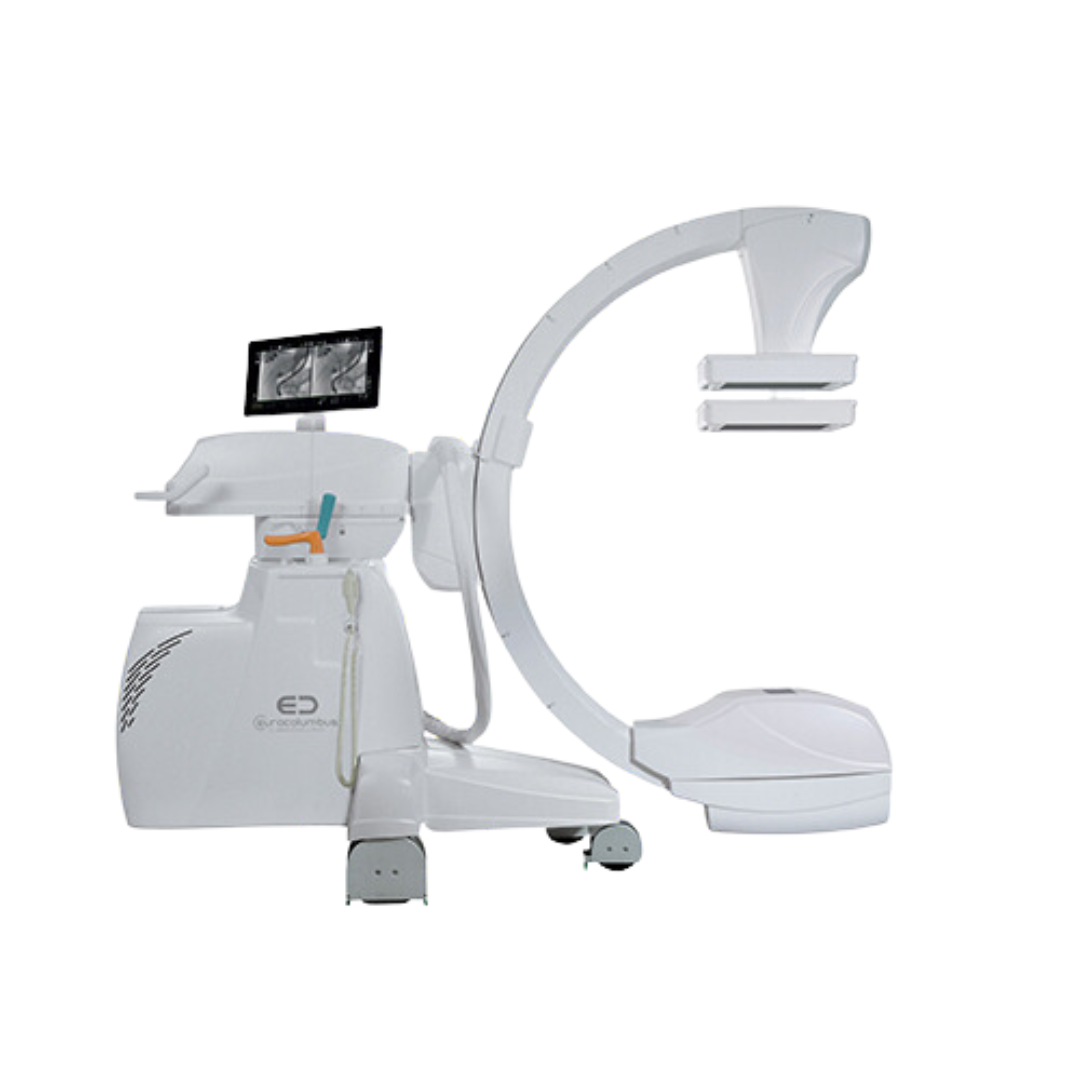

Вертикальні та кутові рухи С-дуги повністю моторизовані в моделях alien e. Зміна SID також моторизована. Вільні положення C-дуги можна зберігати у пам’яті з чотирма слотами (доступно більше слотів для попередньо визначених або DICOM-позицій). Eurocolumbus унікальний виробник у світі, що пропонує мобільну C-дугу зі змінною відстанню SID та рентгенівською трубкою з ємністю анода 400 – 600 тис. т.о.
Краща ергономіка
• Менша доза і менше шумів
• Кращі зображення
• Без збільшення
Повністю ізоцентричні моторизовані С-дуги: безпечніші, швидші, точніші. Ці механічні рішення (ізоцентризм, моторизація та змінна відстань SID) доступні у всіх стаціонарних ангіографічних системах.
Система запобігання зіткненню EPD
Безпека перш за все! Нові об’ємні системи EPD (Eurocolumbus Proximity Detection) можуть мати різні та незалежні установки для сторони FPD та для рентгенівської сторони, як верхньої, так і нижньої кришок. EPD сприймає близькість анатомічних або металевих деталей, повністю зупиняючи рух С-дуги для запобігання будь-якому зіткненню.
Є дві основні причини, чому цю систему називають “розумною”: По-перше: система втручається і зупиняє всі рухи С-дуги “до” зіткнення. По-друге: якщо активна система протидії зіткненню втручається під час випромінювання рентгенівських променів, всі рухи С-дуги припиняються, але це не заважає випромінюванню рентгенівських променів.
Датчики наближення покривають всю поверхню як FPD, так і рентгенівської трубки, забезпечуючи повну безпеку, зокрема, коли стерильні покриття, що розташовані на пацієнтові, заважають рентгенологу чітко бачити положення рентгенівської трубки під операційним столом.
RDW – коліматор EBF
alien e оснащений усіма класичними системами зменшення дози:
- Цифрове обертання зображень
- Зберігання позиції С-дуги
- Зберігання положення коліматора
- Віртуальний коліматор
- Автоматичне налаштування частоти імпульсів / кадрів
- Лазерне наведення зі сторони детектора та / або рентгенівської трубки (опціонально)
Але вагоме зменшення дози слід віднести до нової системи EBF (Eurocolumbus Beam Filtration), яка в залежності від анатомічної методики, що використовується, та ділянки тіла, що підлягає дослідженню, за допомогою моторизованого обертового коліматора автоматично вставляє додаткові фільтри для зменшення випромінювання.
Традиційний коліматор зі шторками має всі рухи: горизонтальний, вертикальний, асиметричний та концентричний, щоб гарантувати максимум уваги до проблеми зменшення дози, що поглинається пацієнтом та операторами.
ETS15
alien е поставляється з двома інтерфейсами користувача ETS15, один розміщений на C-дузі та один у задній частині візка монітора (сторона, яку буде займати рентген-оператор). Обидва сенсорні екрани 15,6″, синхронізовані між собою.
Завдяки надзвичайно високій швидкості, яку забезпечують наші системи штучного інтелекту, інтерфейси ETS15 можуть працювати як синхронно, так і окремо. Можна встановити до чотирьох ETS15 на alien e, тим самим збільшуючи робочий процес в експоненціальному масштабі.
Кожен ETS15 може відображати як одне, так і два зображення, у режимі реального часу та довідкових даних, а також дозволяє легко малювати контур кровоносних судин та додавати на зображення маркери чи анотації.
Навіть обмін даними з лікарняною мережею (як за допомогою стандартного мережевого кабелю Ethernet, так і бездротового зв’язку, завдяки опції WLAN) легко здійснити завдяки ETS15.
- 15.6″ сенсорний екран
- Синхронізовані між собою екрани
- Зображення в реальному часі та контрольне зображення на одному екрані
- Швидкий робочий процес, який доступний на різних ETS15
- Додатковий ETS15 можна встановити на ліжку пацієнта та / або на маленькому візку на колесах
Плоскопанельний детектор
Eurocolumbus з 2004 року почала співпрацювати з компанією, яка була і є одним з найбільших виробників плоскопанельних детекторів у світі, VARIAN (сьогодні VAREX). Завдяки цій співпраці Eurocolumbus була першою компанією, яка встановила C-дугу із цією новою технологією в Італії. Досвід, накопичений протягом останніх років, і величезні кроки вперед в обробці зображень дозволяють сказати, що сьогодні програмна частина важливіша за будь-яку апаратну частину відео ланцюга.
Однак це не може ігнорувати, того факту, що плоскопанельний детектор повинен мати деякі важливі функції, незалежно від технології, що використовується, а саме:
• Забезпечити реальне 16-бітове отримання зображень
• DQE ≥ до 75%
• MTF ≥ до 55%
Рентгенівський генератор
Нові системи електроживлення EPB
З самого початку Eurocolumbus прийняв технічне рішення, що генератор буде відокремлений від рентгенівського комплексу; система EPB (Eurocolumbus Power Boost) була розроблена та впроваджена в серійне виробництво приблизно за рік.
EPB був спеціально розроблений для клінічних застосувань, коли потрібні високі миттєві піки потужності (імпульсивне поглинання), дозволяючи виводити необхідну енергію з існуючої електричної мережі, обладнаної електричними вилками 13-16 А.
Система EPB зберігає велику кількість енергії всередині себе; тобто ця енергія стає доступною в доповнення до енергії, що постачається електричною мережею завдяки використанню модулюючого перетворювача.
Завдяки цьому пристрою не утворюються вхідні перевантаження, і навіть тоді, коли потрібна максимальна потужність, стандартні системи захисту, наявні в системі електроживлення, не будуть втручатися.
Рентгенівська трубка
alien e використовує рентгенівські трубки останнього покоління з титановою, цирконієвою та молібденовою (TZM) пластинами. Перевагами порівняно з використанням чистих молібденових пластин є: краща стійкість до деформації, вища температура рекристалізації, більш висока термостійкість.
• Ємність аноду 600 тис. т.о.
• Розсіювання тепла анода 154 тис. т.о./ хв
• Висока швидкість обертання аноду
• Подвійні фокусні плями 0,3-0,6 мм
• Розсіювання тепла корпусу 1200 Вт
