EtherCAT
Eurocolumbus була першою італійською компанією, яка застосувала нову технологію EtherCAT, яка на сьогоднішній день є найшвидшою технологією Ethernet. EtherCAT дає змогу синхронізувати час до величини наносекунд.
Використання технології EtherCAT дає змогу поліпшити швидкість виконання і надійність усіх програм, які розроблені та встановлені в системах. Ефективність програм збільшується завдяки скороченню часу очікування в переходах між різними фазами процесів.
Основним елементом пристрою є система штучного інтелекту (MCP), яка постійно контролює всі функції. Ця нова технологія, яку вперше в медичному світі застосував Eurocolumbus, дає змогу отримати досконалу, швидку та легку у використанні систему.
Алгоритм отримання зображень
Значні зміни відбулися 2012 року! Коли Eurocolumbus відмовився від ОС Windows і перейшов на ОС LINUX, операційну систему реального часу (ОСРВ). Fly5, програмне забезпечення, яке було розроблено департаментом розробок і досліджень Eurocolumbus на базі LINUX, здатне обробляти радіологічні зображення з максимальною розподільчою здатністю 3k x 3k у режимі реального часу. Усі отримані зображення обробляються і зберігаються в 16 бітах, використовуючи переваги найкращих технологій, які доступні на ринку.
Щоб гарантувати повну відповідність клінічним вимогам і не створювати артефакти, цифрова компресія зображень не виконується..
Для отримання зображень безпрецедентної якості програмне забезпечення Fly5 оптимізує цілу низку процесів, передусім керування детектором, що здійснюється безпосередньо Fly5 без використання інтерфейсу його виробника.
Сенс алгоритму полягає в багатомасштабному аналізі з пірамідальним розкладанням зображень, що базується на умовах вейвлета, відтак хвилі, що обмежуються як у просторі, так і в просторовій частоті.
Зображення RAW, отримане детектором, проходить серію фільтрації та вибірок, що дають змогу отримувати та відокремлювати різні рівні інформації зображення відповідно до Гауссово-Лаплакійського розподілу.
EDM – EAC
Функції EDM та EAC гарантують, що зображення завжди ідеально експонуються та мають найменшу можливу дозу, навіть якщо зображення не ідеально орієнтоване. Дві функції діють у режимі реального часу завдяки закритому циклу управління “якість зображення – радіологічні параметри”.
Кожна ділянка тіла вимагає застосування різних рентгенологічних параметрів.
Функція EDM (Eurocolumbus Dose Management) адаптує дозу відповідно до характеристик досліджуваної ділянки тіла, оцінка проводиться в кожній точці детектора.
Функція EAC (Eurocolumbus Automatic Control) визначає і встановлює правильний час експозиції для отримання мінімально можливої дози. Обидві функції діють у режимі реального часу.
Оновлена система Euroampli Alien Cardio Euroampli Alien Cardio
Система Euroampli Alien Cardio отримала подальший розвиток, тепер можна з упевненістю сказати, що вона є гідною альтернативою стаціонарним ангіографам для проведення ангіографічних і гемодинамічних процедур.
– Абсолютно порівнянна якість зображення і продуктивність.
– Можливість встановлення розширеного програмного забезпечення, такого як, наприклад, FUSION.
– Можливість синхронізації рухів ангіографа при використанні разом зі столом пацієнта CT70T evolution.
– Справжня рентген-операційна для проведення катетеризацій, навіть із мобільним ангіографом.

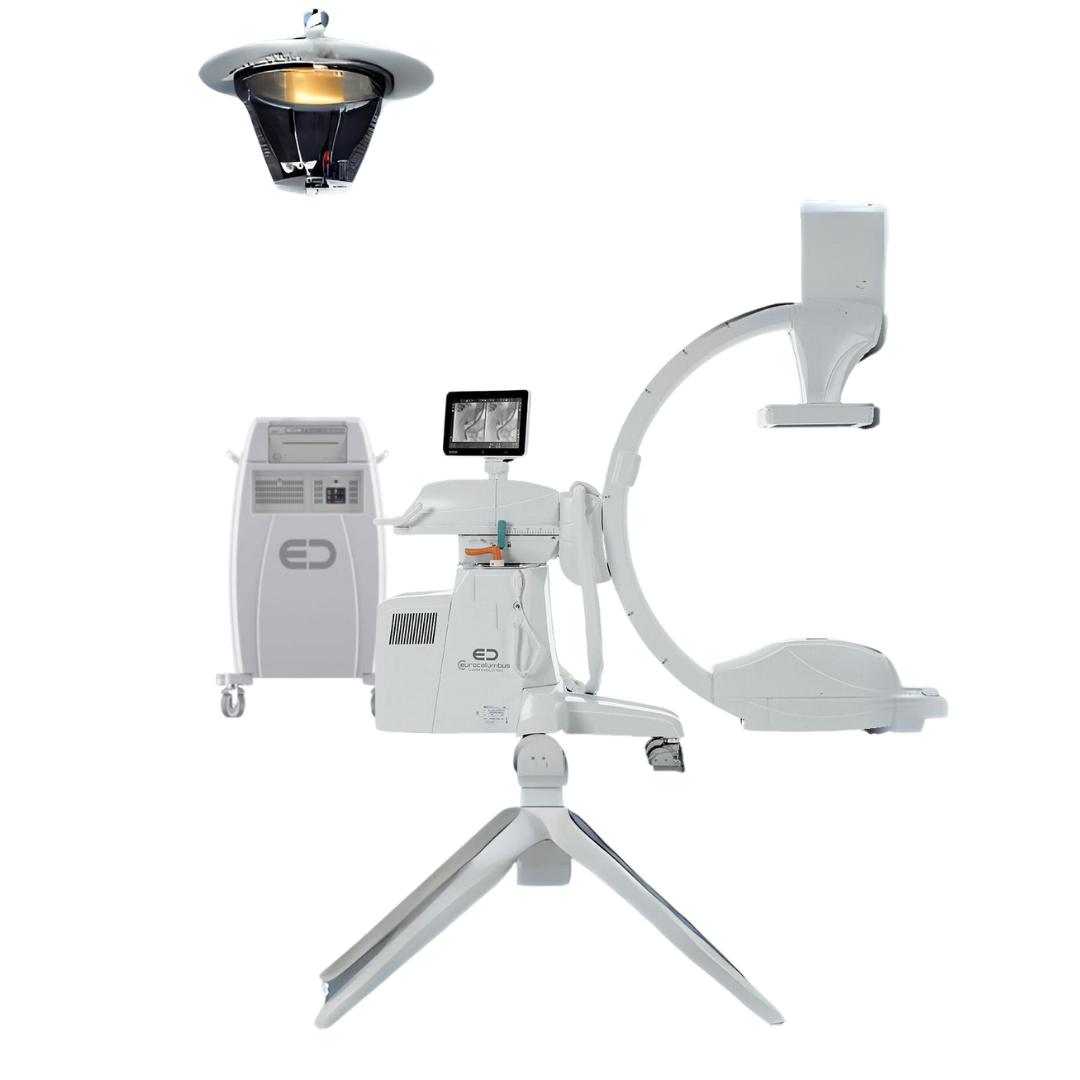

Ідеальна установка
Euroampli Alien Cardio легко встановлюється навіть у невеликому приміщенні. У тому ж приміщенні можна ергономічно розмістити все необхідне приладдя для приміщень для ангіографії та/або гемодинаміки: підвіси для стельового кріплення моніторів для ретрансляції/захист від рентгенівського випромінювання/хірургічне світло/монітори для ретрансляції в пультовій кімнаті/ ….
– Стельовий підвіс MAVIG з мультиспліт-монітором BARCO 55″ (рекомендується); альтернативним рішенням є підвіс з 1 або 2 моніторами BARCO 31,5″ 4K.
– Захист від рентгенівського випромінювання (MAVIG).
– Хірургічний світильник (MAVIG).
– Монітори для ретрансляції в пультовій кімнаті.
– Консоль для управління рухами і збереження положення С-дуги в пультовій або біля ліжка хворого.
Якщо немає можливості встановити монітори за допомогою стельового кріплення, то найкращим рішенням буде легкий і маневрений візок (на одному візку можна встановити один 55″ мультиспліт-монітор або до двох 31,5″ 4K-моніторів). Консоль ETS15 (Eurocolumbus Touch Sensitive) встановлюється як на С-дугу, так і на невеликий візок.

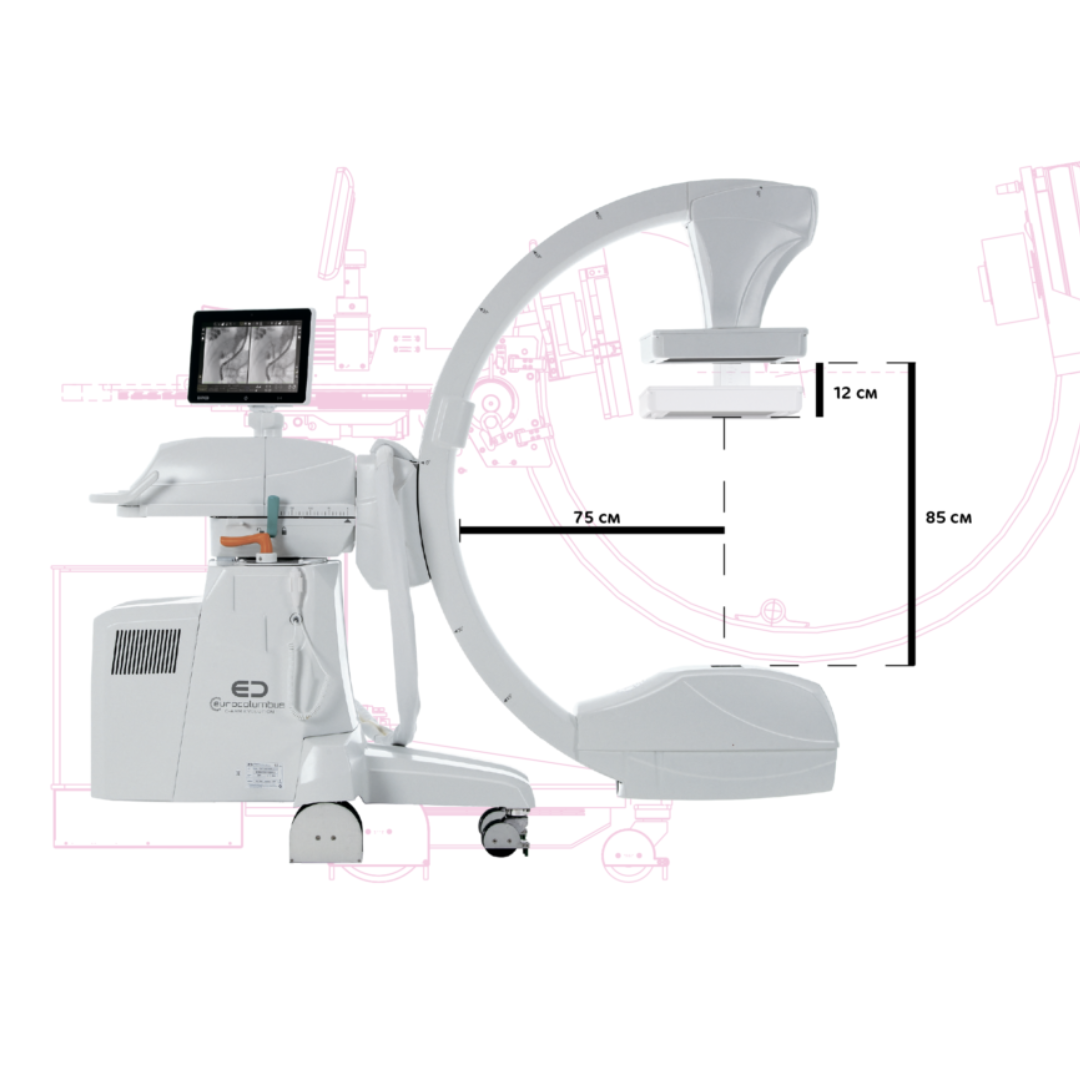

Змінна SID (відстань від випромінювача до приймача зображень) і моторизовані рухи
Горизонтальні, вертикальні та кутові рухи С-дуги повністю моторизовані в моделях Euroampli Alien Cardio. Зміна SID також моторизована. Вільні положення C-дуги можна зберегти в пам’яті з чотирма слотами (доступно більше слотів для попередньо визначених або DICOM-позицій, які можна з легкістю відтворити). Eurocolumbus є унікальним виробником у світі, який пропонує мобільну C-дугу зі змінною відстанню SID і рентгенівською трубкою з ємністю анода 857 тис. т.о.
– Найкраща ергономіка – Менша доза і менше шумів – Кращі зображення – Мінімальне збільшення
Повністю ізоцентричні моторизовані С-дуги: безпечніше, швидше, точніше. Ці механічні рішення (ізоцентризм, моторизація та змінна відстань SID) доступні у всіх стаціонарних ангіографічних системах.
WAD + EHC
WAD (Water Aided Dissipation): система охолодження рентгенівської трубки; завдяки поєднанню діелектричної олії в середині радіологічного комплексу, а також охолоджувальній речовині та вдосконаленому теплообміннику, не має вентиляторів (примусового охолодження) у стерильній зоні.
EHC (Eurocolumbus Heat Control): тепловий контроль у режимі реального часу завдяки негайним діям по відношенню до зміни кадрів за секунду та/або імпульсу, та/або візуалізації та/або рентгенологічних параметрів, для забезпечення оптимальної роботи системи та запобігання перегріву.
Активна система запобігання зіткненню EPD
Безпека понад усе! Нові об’ємні системи EPD (Eurocolumbus Proximity Detection) можуть мати різні та незалежні установки для сторони FPD і для рентгенівської сторони, як верхньої, так і нижньої кришок. EPD сприймає близькість анатомічних або металевих деталей, повністю зупиняючи рух С-дуги для запобігання будь-якому зіткненню.
Є дві основні причини, чому цю систему називають “розумною”. По-перше, система втручається і зупиняє всі рухи С-дуги “до” зіткнення. По-друге, якщо активна система протидії зіткненню втручається під час випромінювання рентгенівських променів, усі рухи С-дуги припиняються, але це не заважає випромінюванню рентгенівських променів.
Датчики наближення покривають усю поверхню як FPD, так і рентгенівської трубки, забезпечуючи цілковиту безпеку, зокрема, коли стерильні покриття, розташовані на пацієнті, заважають рентгенологу чітко бачити положення рентгенівської трубки під операційним столом.
RDW – коліматор EBF
Euroampli Alien Cardio оснащений усіма класичними системами зменшення дози:
- Цифрове обертання зображень
- Збереження позиції С- дуги
- Збереження положення С-дуги
- Збереження положення коліматора
- Віртуальний коліматор
- Автоматичне налаштування частоти імпульсів/кадрів
- Лазерне наведення з боку детектора та/або рентгенівської трубки (опційно)
Але значне зменшення дози слід віднести до нової системи EBF (Eurocolumbus Beam Filtration), яка, за допомогою моторизованого обертового коліматора, а також залежно від використовуваної анатомічної методики та досліджуваної ділянки тіла, автоматично вставляє додаткові фільтри для зменшення випромінювання.
У традиційного коліматора зі шторками є всі рухи: горизонтальний, вертикальний, асиметричний і концентричний, щоб гарантувати максимум уваги до проблеми зменшення дози, що поглинається пацієнтом і операторами.
ETS15
Euroampli Alien Cardio поставляється з двома інтерфейсами користувача ETS15, один розташований на C-дузі, а інший розташований на невеликому візку, який можна розмістити де завгодно в операційній. Обидва сенсорні екрани 15,6″, синхронізовані між собою.
Завдяки надзвичайно високій швидкості, яку забезпечують наші системи штучного інтелекту, два інтерфейси ETS15 можуть працювати як синхронно, так і окремо. На Euroampli Alien Cardio можна встановити до чотирьох ETS15 (наприклад, ще один ETS15 можна розмістити в пультовій), тим самим збільшуючи робочий процес в експоненціальному масштабі.
Кожен ETS15 може відображати як одне, так і два зображення в режимі реального часу і довідкових даних, а також дає змогу легко малювати контур кровоносних судин і додавати на зображення маркери або анотації.
Навіть обмін даними з лікарняною мережею (як за допомогою стандартного мережевого кабелю Ethernet, так і бездротового зв’язку, завдяки опції WLAN) можна легко здійснити завдяки ETS15.
– 15.6″ сенсорний екран
– Синхронізовані між собою екрани
– Зображення в реальному часі та контрольне зображення на одному екрані
– Швидкий робочий процес, який доступний на різних ETS15
– Додатковий ETS15 можна встановити на ліжку пацієнта та/або на маленькому візку на колесах у пультовій
Плоскопанельний детектор
Eurocolumbus з 2004 року почав співпрацювати з компанією, яка була і є одним з найбільших виробників плоскопанельних детекторів у світі, VARIAN (сьогодні VAREX).
Завдяки цій співпраці Eurocolum-bus був першою компанією, яка встановила C-дугу з цією новою технологією в Італії.
Досвід, накопичений останніми роками, і величезні кроки вперед в обробці зображень дають змогу сказати, що сьогодні програмна частина важливіша за будь-яку апаратну частину отримання відео.
Рентгенівський генератор
Потужність генератора – 80 кВт
Система охолодження генератора високої напруги Високочастотний генератор (60 кГц). Завдяки активному контуру охолодження, який працює на генераторі, його температура залишається дуже низькою і під контролем.
Рентгенівська трубка
Euroampli Alien Cardio оснащений рентгенівськими трубками останнього покоління з титановою, цирконієвою та молібденовою (TZM) пластинами.
Перевагами порівняно з використанням чистих молібденових пластин є: краща стійкість до деформації, вища температура рекристалізації, вища термостійкість.
– Ємність анода 857 тис. т.е. – Потужність розсіювання тепла на аноді 2000 Вт – Висока швидкість обертання анода 3000-9000 об/хв – Подвійні фокусні плями 0,6-1,0 мм – Розсіювання тепла корпусу 1200 Вт
